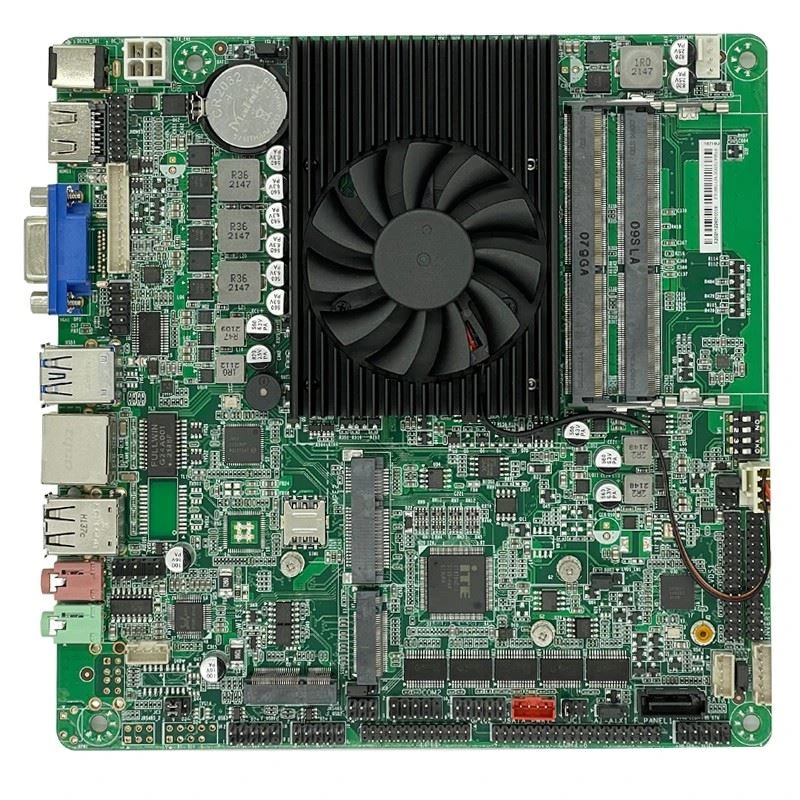

Πλακέτα MINI ITX IntelAlder Lake-U I3/i5/i7 CPU Processor Board

Σχέδιο

描述

Επεξεργαστής

Intel® Core i5-1240P

Intel® Core i7-1260P

12-πυρήνας 2,1 GHz

12-πυρήνας 2,1 GHz

Επεξεργαστές χαμηλής κατανάλωσης της σειράς Intel® Alderlake -U Pentium/Celeron/I3/I5/I7

Μνήμη

Υποδοχές μνήμης 2* SO-DIMM, υποστηρίζει μνήμη DDR4 διπλού καναλιού 2133 MHz, έως 16 GB.

Επίδειξη

Ενσωματωμένα γραφικά Intel® UHD (ανάλογα με την υποστήριξη του συγκεκριμένου μοντέλου CPU)

1* υποδοχή VGA ή DP (υποστηρίζει 4K 60Hz), 1* υποδοχή HDMI, 1* υποδοχή LVDS ή eDP (επιλέξτε μία, η προεπιλογή είναι LVDS)

Υποστήριξη VGA ή DP, HDMI, LVDS ή eDP σύγχρονη / ασύγχρονη τριπλή οθόνη

Δίκτυο

2* Κάρτα Gigabit LAN (1 δίκτυο προαιρετικό), υποστήριξη Wake-on-LAN/PXE

Αποθήκευση

1* SATA3.{2}} διεπαφή

1* M.2 2280/2242 υποδοχή

Ήχος

Ενσωματωμένο ALC662/ALC888 6-ελεγκτής ήχου hi-fi καναλιού, υποστήριξη MIC/Line-out, ενισχυτής (υποστήριξη 2-ohm 5W διπλού καναλιού)

Υποδοχές επέκτασης

1* Υποδοχή Mini-PCIe (υποστήριξη μισής κάρτας και μεγάλης κάρτας), υποστήριξη μονάδας WIFI/4G

1* Διασύνδεση M.2, υποστήριξη μονάδας WIFI

Θύρες I/O Backplane

1* Διασύνδεση οθόνης HDMI

1* Διασύνδεση οθόνης VGA (και διεπαφή DP 4K 60 Hz, η προεπιλογή είναι η διεπαφή VGA)

2* Διασύνδεση USB2.0 (προαιρετικό και ενσωματωμένο USB2.0 καρφιτσώστε ένα από τα δύο)

2* Διασύνδεση USB3.0

2* RJ-45 Διεπαφή δικτύου Gigabit (συμπεριλαμβανομένου του LAN2 και του USB2.0 η διεπαφή είναι προαιρετική)

1* Βύσμα εξόδου γραμμής (πράσινο), 1* υποδοχή MIC (κόκκινο)

1* Διακόπτης επαναφοράς ενός κλειδιού (προαιρετικό)

Βύσμα εισόδου 1* 12V DC

Ενσωματωμένες θύρες I/O

1* Διασύνδεση JHDMI 2*8Pin (με τυπική διασύνδεση HDMI με το ίδιο σήμα, προαιρετικό)

1* Υποδοχή JVGA 1*12Pin (ίδιο σήμα με το DB15)

1* Υποδοχή LVDS 2*15 ακίδων, υποστήριξη 24 bit διπλού καναλιού (και eDP, προεπιλογή)

1* Υποδοχή τροφοδοτικού οπίσθιου φωτισμού οθόνης 1*6 ακίδων

1* υποδοχή eDP 2*15 ακίδων (είτε μία είτε LVDS, προαιρετική)

6* USB 2.0 υποδοχή 2*5 ακίδων (υποστηρίζει 4 USB2.0 όταν υποστηρίζεται μεμονωμένο δίκτυο, και το F_USB1 και το εξωτερικό τυπικό USB2.0 είναι είτε. το ένα ή το άλλο)

1* Μπροστινή διεπαφή ήχου 2*5 ακίδων

1* Υποδοχή ενισχυτή 1*4pin

6* Διασύνδεση COM (COM2/COM3/COM4/COM5 μπορεί να υποστηρίξει RS485, προαιρετικές 2 σειριακές θύρες)

1* Διασύνδεση LPT

1* Διεπαφή τροφοδοσίας σκληρού δίσκου 1*4Pin

Διασύνδεση τροφοδοσίας 1* 4pin ATX

1* Κουμπί διακόπτη μπροστινού πίνακα και διεπαφή ένδειξης 2*5Pin

Διεπαφή ανεμιστήρα

Έξυπνη διεπαφή ανεμιστήρα CPU 1*4 ακίδων, έξυπνη διεπαφή ανεμιστήρα συστήματος 1*4 ακίδων

GPIO

Υποστήριξη 4-τρόπου εισόδου/εξόδου GPIO

ΜΠΟΥΣ

Flash ROM 64 Mb

Φρουρός

Υποστήριξη λειτουργίας επαναφοράς υλικού (256 επίπεδα, 0~255 δευτερόλεπτα)

Λειτουργικό σύστημα

Windows 8/Windows 10/Windows 11/Linux

Τύπος τροφοδοτικού

Υιοθετήστε τροφοδοτικό DC 12V

Θερμοκρασία λειτουργίας

60 μοίρες --10 μοίρες

Θερμοκρασία αποθήκευσης

-20 βαθμός -70 βαθμός

Υγρασία εργασίας

5%-95% σχετική υγρασία, χωρίς συμπύκνωση

Διάσταση

170 χιλιοστά x 170 χιλιοστά

Οχι.

Μοντέλο

ΚΜΕ

Πυρήναςαριθμός

συχνότητα

ΕΜΒΟΛΟ

HDMI

VGA

ΛΒΔΣ

ΔΥΕ

ΛΑΝ

USB

ΥΓ2

LPT

COM%2στ485

ΕΞΟΥΣΙΑ

1

AOS-ITXAL12U

I5-11240P

12

1.7G

2*DDR4

1

1

1

/

1

8

1

1

6 / 2

12V

2

I7-1260P

12

2.1G

2*DDR4

1

1

1

/

2

8

1

1

6 / 2

12V
